Трансформаторный источник напряжения Алинко DM-340MV применяется
для нужд низковольтовых радиопотребителей (базовые рации, усилители
мощности) электроэнергии, в частности которые могут располагаться
в служебных комнатах, офисах и в прочих аппаратных помещениях.
Алинко DM-340 MV блок питания подключается в сеть с напряжением
220 вольт, затем происходит трансформация сетевого переменного тока
с частотой 50 Гц в переменное высокочастотное напряжение прямоугольной
формы, которое преобразуется до требуемых значений, выпрямляется
и фильтруется. В блоке питания Алинко присутствует плавная регулировка
тактовой частоты трансформации тока. Адаптер постоянного напряжения
Alinco DM-340MV предназначен для непрерывной работы с выходным 30
амперным током, в некоторых случаях может применяться режим 50%-го
рабочего цикла c обязательным одноминутным паузой, в этом случае
выходной ток при нагрузке достигает 35 Ампер.

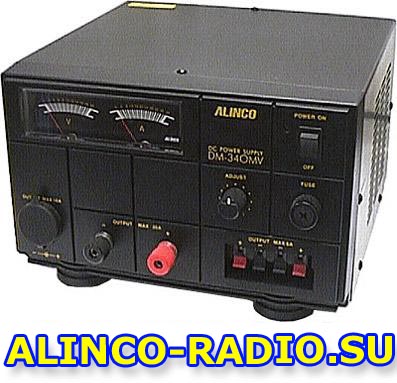

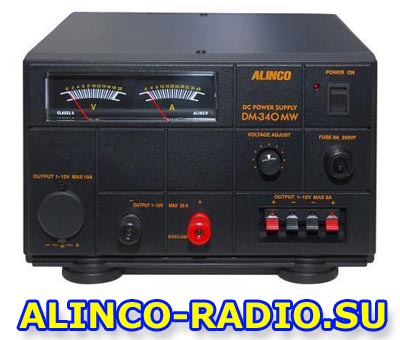

Сетевой БП Alinco DM-340MV исполнен в металлическом корпусе черного
цвета. На передней панели
расположены регулировки управления, а также клеммы и вход выполненный
в виде прикуривателя от автомобиля. Отображение значений входного
и выходного напряжения располагается на двух стрелочных приборах
аналогового типа. В трансформаторном блоке питания DM-340MV установлена
схема для фильтрации создаваемых помех в КВ диапазоне.
В трансформаторном адаптере питания Alinco DM-340 встроена защита
от перегрева, перегрузки и КЗ. Источник напряжения снабжен предохранителем
рассчитанным максимальную силу тока 8 Ампер. Преобразователь тока
Алинко DM-340 MV также имеет защиту от высоких скачков напряжения
бытовой сети 220 вольт.
Преобразователь
напряжения ALINCO DM340MV может эксплуатироваться при широком диапазоне
окружающей среды от 0 до 40 градусов Цельсия, максимальная относительная
влажность составляет 85 % при температуре 25 градусов.
Трансформаторный источник питания Alinco DM-340 MV относится
к классическим блокам питания, имея в своей основе главную деталь
преобразования тока – трансформатор, его масса превышает вес импульсных
адаптеров питания, но в тоже время трансформаторный блок питания
прост в эксплуатации и надежен.
Функциональные параметры источника питания Alinco DM-340MV
- Вольтаж на выходе: 1-15 В
- Нагрузка: 30 А - постоянная, 35 А - максимальная
- Автоматическая защита от перегрузки, защита от КЗ
- Малое потребление тока в режиме простоя
- Удобные аналоговые индикаторы с подсветкой, позволяющие
контролировать входное напряжение и выходной ток
- Металлический корпус
- Установлены дополнительные клеммы и разъем автомобильного
прикуривателя
Технические характеристики Алинко DM-340 MV
Модель
|
Алинко DM-340MV |
Входное напряжение |
220B 50Гц переменного тока |
Выходное напряжение |
1-15 В постоянного тока |
Длительная нагрузка |
30 А |
Максимальная нагрузка |
35А (50%-ый цикл c обязательным 1 минутным
интервалом) |
Предохранитель |
8A |
Защита |
Автоматическое уменьшение тока нагрузки
(более 35А) |
Габаритные размеры |
240 х 154 х 280 мм |
Вес |
около 9,6 кг |
Комплектация блока питания Alinco DM-340 MV
- Адаптер напряжения с сетевым шнуром
- Техническое руководство
- Упаковка
|
