GSM роутер ER75iX Twin

Высокая вычислительная мощность терминала, доступ к GSM-модулю через Telnet

Радиороутер IRZ ER75iX Твин предназначен для подключения компьютеров и локальных сетей, торговых автоматов, банкоматов, промышленного оборудования и систем охраны и наблюдения к сети Интернет с использованием сетей сотовой связи GSM 850/900/1800/1900, а также для управления удалёнными устройствами. Радиомодем IRZ ER75iX Twin использует технологию EDGE для надёжного высокоскоростного доступа в интернет отдельного устройства или целой Ethernet-сети. Устройство ИРЗ ER75iX осуществляет обмен данными по стандарту EDGE со скоростью до 236,8 кбит/с при приеме и до 118 кбит/с при передаче. Терминал ИРЗ ER75iX Twin также поддерживает обмен данными посредством GPRS(со скоростью до 85,6 кбит/с, CSD (со скоростью до 14,4 кбит/с) и с помощью SMS-сообщений. ER75iX Twin обладает большим набором различных функций, которые легко настраиваются и удобны в использовании.

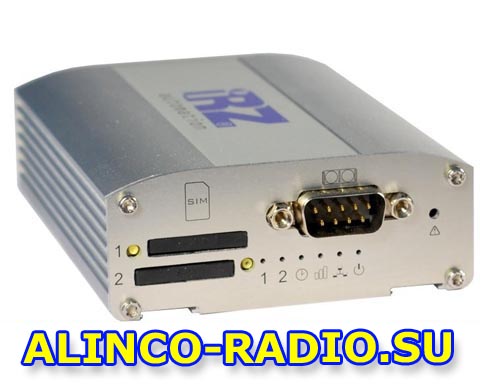

Модель роутера ER75iX Twin оснащена двумя слотами для SIM-карт и может переключаться между ними автоматически — при потере связи с оператором или по расписанию, либо по команде из веб-интерфейса, через который производится управление, настройка роутера и мониторинг его состояния. Также состояние маршрутизатора ИРЗ ER75iX отображается с помощью световых индикаторов на передней панели. Принудительная перезагрузка и сброс настроек роутера производится нажатием на специальную кнопку, расположенную на корпусе. Подключение радиотерминала ER75iX осуществляется через последовательный интерфейс RS-232 и Ethernet 10/100 Мбит. Встроенный USB-хост позволяет подсоединять внешние устройства, например флеш-накопители.

Терминал ИРЗ ER75iX Twin обладает большим набором различных функций, которые легко настраиваются и удобны в использовании:

• настройка NAT для доступа к внутренним ресурсам сети извне;
• клиент DynDNS для обновления информации о доменном имени при использовании динамического IP-адреса;
• GRE, IPsec и OpenVPN туннели;
• доступ к внешнему COM-устройству через Telnet;
• доступ к GSM-модулю через Telnet;
• синхронизация внутренних часов с внешними источниками;
• уведомление о включении, установке или потере GPRS соединения через SMS сообщения;
• управление через SMS;
• отправка SMS через Telnet;
• две сим-карты с автоматическим переключением;
• EDGE (E-GPRS) Multislot Class 10;
• GPRS Class 12.

Радиомодем ER75iX Twin сделан в России на базе беспроводного модуля Cinterion (Siemens) MC75i и соответствует «Правилам применения абонентских радиостанций сетей подвижной радиотелефонной связи стандарта GSM-900/1800». Его отличает невысокая цена и отличное качество сборки — при производстве соблюдаются требования соответствующих ГОСТов и международных стандартов IPC. Модем ER75iX Twin очень прост в настройке: достаточно указать IP адрес, маску сети и диапазон, из которого будут выделяться IP адреса для сетевых устройств. Затем указываются параметры GPRS-подключения и вы в сети!

Радиороутер ИРЗ ER75iX Твин обладает большим набором различных функций, которые легко настраиваются и удобны в использовании:

• Настройка NAT для доступа к внутренним ресурсам сети из вне
• Объединение двух сетей через GRE-туннель
• Клиент DynDNS для обновления информации о доменном имени при использовании динамического IP адреса
• Синхронизация внутренних часов с внешними источниками
• Уведомление о включении, установки или потере GPRS соединения через SMS сообщения.

В радиотерминале IRZ ER75iX Twin используется GSM-модуль Siemens MC75. Его основные характеристики:

• Четыре диапазона GSM (850/900/1800/1900 MHz)
• EDGE (E-GPRS) Multislot Class 12
• GPRS Class 12

Благодаря наличию в модуле двух последовательных интерфейсов возможно слежение за параметрами сети без разрыва GPRS канала.

В роутере ИРЗ ER75iX используется модуль Siemens HC25. Основные характеристики модуля:

• HSDPA до 3.6 Mbps
• UMTS/HSDPA (WCDMA/FDD) частота 2100 MHz
• GSM 850/900/1800/1900 MHz
• EDGE multi-slot класс 10
• GPRS multi-slot класс 10
• UMTS/HSDPA 3GPP версия 5

Радиотерминал ИРЗ ER75iX Twin базируется на процессоре AT91RM9200 семейства ARM9, произведённом компанией Atmel.
Краткие характеристики аппаратной части:

• Вычислительное ядро ARM920T
• Динамическое ОЗУ 64 MB
• Flash-память 8 MB
• Ethernet 10/100Mbit

Высокая производительность данной платформы позволяет устройству решать дополнительные задачи не ухудшая качества выполнения основных функций.
Устройство работает под управлением полноценной операционной системы Linux (версия ядра 2.6.17).

Модем IRZ ER75iX обладает внешним COM-портом, который можно использовать различными способами.
1. Сбор данных или управление оборудованием средствами дополнительного программного обеспечения по интерфейсам RS-232, RS-422*, RS-485*, CAN* и другим.
(* - требуется внешний конвертер интерфейса)
2. Соединение двух удалённых устройств с COM-интерфейсами через сеть Internet.
Так же есть USB Host, позволяющий подключать внешние устройства, такие как flash-диски. Это позволяет пользователю организовывать централизованное хранение файлов.

Высокая вычислительная мощность терминала IRZ ER75iX Твин и возможность лёгкого расширения его функционала без необходимости изменения конструкции позволяют быстро приспособить это устройство для решения самых разных задач в области автоматизации: наблюдение и измерение, управление и диагностика, накопление и передача полученной информации — всё это можно реализовать с использованием многофункционального радиомодема ER75iX Твин.

Маршрутизатор ИРЗ ER75iX Twin рассчитан на работу в условиях макроклиматического района
с умеренным климатом, категория размещения – эксплуатация в нерегулярно отапливаемых
помещениях (условия У3 по ГОСТ 15150-69), в т.ч.:

• температуры окружающей среды от минус 30 °С до плюс 60 °С (от 243 К до 333
К),
• относительной влажности не более 85 % при температуре 25 °С (298 К).

Технические характеристики роутера IRZ ER75iX

Комплект поставки маршрутизатора ER75iX

• Роутер ИРЗ ER75iX Twin
• Блок питания 1000 mA
• GSM антенна Proscan 2007 SMA
• 2 сетевых кабеля
