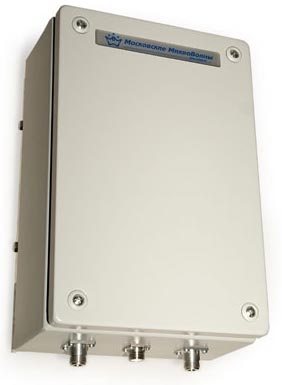

Репитер Picocell 900SXT

Ретранслятор PICOCELL 900 SXT предназначен для усиления радиосигналов всех операторов сотовой связи стандарта GSM 900 и предназначен для покрытия территорий и помещений, где качество связи не отвечает требованиям из-за затуханий радиосигналов, обусловленных рельефом местности, особенностями застройки и большим удалением от базовых станций сотовых систем.

Репитер GSM Picocell 900 SXT устанавливается как внутри, так и снаружи жилых, офисных и других помещений, при этом площадь покрытия составляет до 10000 м². На открытых территориях ретранслятор Пикоселл 900 SXT может использоваться в радиусе до 2 км, где уровень сигнала недостаточен для уверенной работы абонентских телефонов. Ретранслятор Пикоселл 900SXT имеет герметичное исполнение (степень защиты IP-65) и способен обеспечивать бесперебойную связь при температуре окружающего воздуха от -40 до +55 С.

В целях защиты сотовых систем от радиопомех, ретранслятор Picocell 900SXT имеет встроенную систему защиты от усиления посторонних непрерывных радиопомех или самовозбуждения. Данная система срабатывает при наличии непрерывного сигнала в канале телефон–станция мощностью свыше установленного порога (от +5 дБм до +30 дБм с шагом 1 дБм) или при срабатывании системы ограничения мощности (устанавливаемые значения 100, 200, 250 и 320 мВт). По истечении установленного времени (устанавливаемые значения от 5 до 60 минут) ретранслятор начинает автоматически снижать усиление, и это событие зафиксируется в счетчике срабатываний системы. Снижение усиления происходит до тех пор, пока уровень выходной мощности не снизится ниже пороговой величины. Если при снижении усиления до минимума помеха не будет устранена, то произойдет автоматическое отключение усилителей ретранслятора. Если помеха имела кратковременный характер, то по истечении установленного времени (устанавливаемые значения от 5 до 60 минут) исходное усиление будет восстановлено. Если система сработает более установленного количества раз (устанавливаемые значения от 2 до 10 раз) в течение установленного времени сброса (устанавливаемые значения от 3 до 48 часов), то произойдет автоматическое отключение усилителей ретранслятора. После автоматического отключения усилителей ретранслятор будет в таком состоянии до вмешательства обслуживающего персонала, либо до пропадания питания и повторного включения.

Мощный ретранслятор PICOCELL 900SXT стандарта связи GSM900. Использование ориентировано на офисные и торное центры, жилые комплексы, складов, паркингов, открытых местностей протяженностью до 2 км. Возможная площадь покрытия до 50000 кв.м. Имеет встроенную защиту сотовой сети от помех и самовозбуждения. Для удобства настройки параметров и их контроля ретранслятор снабжен информативным дисплеем. Для дистанционного контроля и управления параметрами ретранслятор PicoCell 900SXT допускает установку GSM-модема (приобретается отдельно).

Примечание: Площадь зоны покрытия приведена ориентировочно, исходя из статистики. В зависимости от планировки помещений и материала перегородок реализованная суммарная площадь зоны покрытия может оказаться меньше, за счет потерь в ВЧ кабелях и разветвителях сигнала для разводки по изолированным помещениям.

Принцип работы репитера PicoCell 900 SXT

Ретранслятор PICOCELL 900 SXT работает следующим образом. Слабый сигнал от базовой станции принимается наружной направленной антенной, по кабелю поступает на ретранслятор, где этот сигнал усиливается и по кабелю поступает на внутреннюю антенну, которая переизлучает сигнал абоненту. При необходимости может быть установлено несколько внутренних антенн, которые подключаются к ретранслятору через разветвители. В помещении уровень сигнала становится достаточным для работы сотового телефона. В свою очередь, сигналы от абонентских телефонов (одновременно может работать несколько телефонов) принимаются внутренней антенной и поступают в ретранслятор, где усиливаются до необходимого уровня, поступают по кабелю на внешнюю антенну и излучаются в направлении на базовую станцию сотовой сети. Выходная мощность ретранслятора автоматически ограничивается, что гарантирует минимальный уровень интермодуляционных искажений. При этом сотовый телефон работает в режиме минимальной мощности, необходимой для устойчивой связи, что существенно уменьшает СВЧ облучение владельца по сравнению с вариантом использования такого телефона без ретранслятора.

При установке ретранслятора Picocell 900 SXT необходимо соблюдать правила техники безопасности при работе с электроприборами. Перед установкой убедитесь в наличии и исправности защитного заземления. Убедитесь, что значение напряжения сети переменного тока соответствует требуемому. Во избежание выхода ретранслятора из строя следует использовать шнур питания только из комплекта поставки.

Всё оборудование, выпускаемое ЗАО «Московские микроволны», проходит строгий контроль технических параметров. Система менеджмента качества предприятия соответствует требованиям ГОСТ ISO 9001-2011.

Технические характеристики усилителя Пикоселл 900 SXT

Комплектность поставки ретранслятора Picocell 900SXT

• Ретранслятор PICOCELL 900SXT
• Кабель питания
• Инструкция
