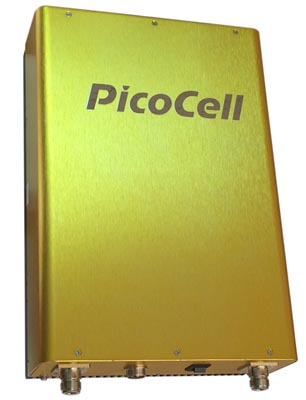

Усилитель сотовой связи Picocell 900/2000SXA

Минимум отрицательного воздействия на экологию, управление параметрами и контроль режимов на графическом ЖК-дисплее

Ретранслятор PICOCELL 900/2000 SXA предназначен для усиления радиосигналов сетей подвижной радиотелефонной связи стандартов GSM и UMTS , устанавливается внутри жилых, офисных и других помещениях, изолированных от прямого воздействия внешней среды. Применение ретранслятора Picocell 900/2000 SXA исключает наличие «мёртвых» зон внутри помещений, площадью до 300 м², где уровень сигнала недостаточен для уверенной работы абонентских телефонов.

Ретранслятор Пикоселл 900/2000 SXA предназначен для установки внутри жилых, офисных и других помещениях с «комнатными» условиями эксплуатации. Обеспечивает усиление радиосигналов сетей подвижной радиотелефонной связи стандарта GSM / 3G в диапазонах 900МГц и 2000МГц и применяется для покрытия территорий и помещений, где качество связи не отвечает требованиям из-за затухания радиосигналов, обусловленного рельефом местности, особенностями застройки или удалением от базовой станции.

Двухдиапазонный репитер Пикоселл 900/2000SXA со средней мощностью 100 мВт, усилением 70 дБ. предназначен для решения проблем некачественной связи внутри помещений в сотовых сетях EGSM900 и 3G (UMTS 2000). Может использоваться в офисах, магазинах, ресторанах, подвалах средних размеров. Устанавливается в отапливаемом помещении.

Picocell 900/2000SXA - репитер, усиливающий сотовый сигнал GSM 900 (+E-GSM), 3G/UMTS900 (кроме Мегафона в Московском и Калужском регионе) и 3G/UMTS2000. Относительно высокий коэффициент усиления 70 дБ позволяет использовать данную модель практически повсеместно. Качественное решение по обеспечению сотовой связью и беспроводным интернетом офисов и небольших загородных домов!

Принцип работы репитера PICOCELL 900/2000SXA

Ретранслятор PicoCell 900/2000SXA работает следующим образом. Слабый сигнал от базовой станции принимается наружной направленной антенной, по кабелю поступает на ретранслятор, где этот сигнал усиливается и по кабелю поступает на внутреннюю антенну, которая переизлучает сигнал абоненту. При необходимости может быть установлено несколько внутренних антенн, которые подключаются к ретранслятору через разветвители. В помещении уровень сигнала становится достаточным для работы сотового телефона. В свою очередь, сигналы от абонентских телефонов (одновременно может работать несколько телефонов) принимаются внутренней антенной и поступают в ретранслятор, где усиливаются до необходимого уровня, поступают по кабелю на внешнюю антенну и излучаются в направлении на базовую станцию сотовой сети. Выходная мощность ретранслятора автоматически ограничивается, что гарантирует минимальный уровень интермодуляционных искажений. При этом сотовый телефон работает PicoCell 6 в режиме минимальной мощности, необходимой для устойчивой связи , что существенно уменьшает СВЧ облучение владельца по сравнению с вариантом использования такого телефона без ретранслятора.

Общие требования к размещению антенн и ретранслятора PicoCell 900/2000 SXA

Наружная антенна устанавливается на мачте, на крыше или на стене здания в месте, обеспечивающем наибольший уровень сигнала базовой станции, используемого оператора сотовой сети. Предварительный выбор места установки желательно осуществлять с использованием специальных измерительных приборов или, как минимум, с помощью сотового телефона, подключённого к внешней антенне и работающего в «сервисном» режиме. Расстояние по вертикали между внешней и внутренней антенной должно быть не менее 3 метров. Для нормальной работы ретранслятора должна обеспечиваться максимально возможная электромагнитная экранировка между антеннами с учётом затухания в подводящих кабелях. Уровень экранировки должен быть как минимум на 20 дБ больше, чем установленное усиление ретранслятора. Во избежание перегрузки ретранслятора желательно размещать внутренние антенны таким образом, чтобы абонент не мог приблизиться к антенне на расстояние менее одного - двух метров. Ретранслятор рассчитан на непрерывную, круглосуточную эксплуатацию в помещениях при температуре окружающего воздуха от - 10 до +55 С. Выбирая место для установки необходимо обеспечить хорошую вентиляцию, отсутствие электромагнитных полей, избыточной влажности и других неблагоприятных факторов.

Функциональные возможности репитера PICOCELL 900/2000 SXA

• Управление параметрами и контроль режимов на графическом ЖК-дисплее
• Площадь покрытия до 800 м2
• Актуален для обеспечения беспроводным высокоскоростным 3G-Интернетом
• Одновременно может обслуживать до 35 абонентов
• Минимум отрицательного воздействия на экологию

Технические характеристики усилителя Picocell 900/2000 SXA

Комплектность поставки ретранслятора Пикоселл 900/2000SXA

• Ретранслятор Picocell 900/2000SXA
• Сетевой адаптер питания
• Комплект крепежа к стене
• Руководство по эксплуатации
