ЭЛВИН визуализатор идентификационных номеров

Мгновенная готовность к работе после включения, непрерывная работа в течении неограниченного времени

Электро Люминесцентный Визуализатор Идентификационных Номеров ЭЛВИН, предназначен для проверки маркировочных обозначений на узлах и деталях автомототранспортных средств. Может быть использован в подразделениях дорожной инспекции для контроля изменений идентификационных номеров (VIN)). Важной особенностью является то, что прибор позволяет проводить быстрый визуальный экспресс-анализ состояния VIN, непосредственно на контролируемом объекте, без применения дополнительного оборудования и проведения промежуточных операций.

Принцип действия прибора основан на создании между прозрачным электродом и обследуемой поверхностью изделия из электропроводящего материала переменного электрического поля. Среднее значение напряженности поля определяется толщиной диэлектрического покрытия на изделии и обеспечивает фоновый уровень яркости свечения слоя электролюминофора, размещенного между прозрачным электродом и обследуемой поверхностью. В точках поверхности, где происходит поднятие рельефа, напряженность электрического поля возрастает, что вызывает увеличение яркости свечения электролюминофора, и наоборот: понижение рельефа приводит к уменьшению яркости свечения, вплоть до полного его исчезновения. Таким образом, изображение учетного номера на кузове автомобиля будет выглядеть в виде темных цифр на фоне светящегося экрана. Методика работы с прибором определяется принципом его действия и позволяет выявлять зашпаклеванные места маркировочной площадки и элементы символов первичной (подлинной) заводской маркировки. Кроме того, прибором могут быть обнаружены следы механической обработки металла (уничтожения первичной маркировки) такие как: следы абразива, зачеканивание и.т.д., а так же следы сварных швов при вваривании поддельной части детали с маркировочной площадкой.

Для обследования участков маркировочной площадки электролюминесцентный преобразователь следует разместить на плоскости панели с нанесенной маркировкой. Далее следует сравнить маркировку, видимую непосредственно, с изображением на электролюминесцентном экране. Наличие дополнительных темных линий на светящемся экране свидетельствует о наличии скрытых элементов маркировки. Изменения толщины лакокрасочного покрытия на обследуемом изделии приводит к изменению яркости свечения электролюминесцентного экрана. Уменьшение толщины вызывает увеличение яркости, а увеличение толщины уменьшение яркости свечения. Граница между участками поверхности с различной толщиной покрытия будет выглядеть на экране как граница межу участками с разной яркостью свечения. В комплект прибора входит контрольный образец для проверки работоспособности индикатора. Он выполнен по технологии производства печатных плат и имитирует возможные варианты подделки учетных номеров. При установке преобразователя на отдельные элементы маркировки на экране можно увидеть скрытые элементы маркировки. В верхней части рисунка приведена видимая маркировка, а в нижней - скрытая.

Достоинства визуализатора идентификационных номеров Элвин

• Наглядность и оперативность проверки, непосредственное наблюдение результата в процессе проверки;
• Выявление признаков подделки не только стальных кузовов, но и кузовов из сплавов алюминия; (модельный ряд автомобилей AUDI и др.);
• Проверка в труднодоступных местах, неограниченная площадь проверки;
• Непрерывная работа в течении неограниченного времени;
• Ударопрочный датчик;
• Простота использования -отсутствует необходимость настройки, калибровки;
• Мгновенная готовность к работе после включения;
• Мобильность, малые размеры (комплект умещается в одной руке);
• Отсутствие необходимости в расходных материалах;
• Широкий диапазон рабочих температур;
• Надежность, эргономичность.

Технические характеристики визуализатора VIN номеров ЭЛВИН

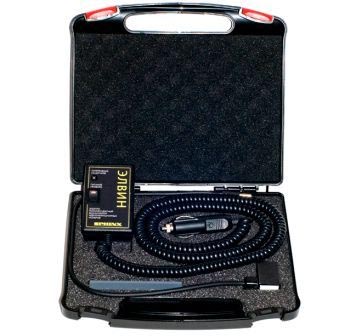

Комплектность поставки визуализатора VIN номеров Элвин
(комплектация № 1)

• Прибор с датчиком, с жестко закрепленным кабелем и штекером для питания от прикуривателя (12В.);
• Чемодан для хранения и транспортировки;
• Паспорт;
• Светодиодный фонарь.

Комплектность поставки визуализатора VIN номеров Элвин
(комплектация № 2)

• Прибор с датчиком;
• Кабель для питания от прикуривателя (12В.);
• Кабель для питания от 220 В (50Гц);
• Аккумуляторный блок;
• Блок питания для подзарядки;
• Чемодан для хранения и транспортировки;
• Паспорт;
• Светодиодный фонарь.
