Инструкция к радиостанции Алинко DR-135 CB New
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
Молния
Предупреждение
Рекомендации
В случае крайней необходимости
Обслуживание
Предупреждение
ПРОГРАММИРОВАНИЕ С ПК
Дополнительные аксессуары
Гарантийная политика
СТАНДАРТНЫЕ АКСЕССУАРЫ
ФУНКЦИИ И ВОЗМОЖНОСТИ
ПРЕДУПРЕЖДЕНИЕ
ФУНКЦИЯ RESET (Заводские Установки)
УСТАНОВКА
1. ГДЕ И КАК УСТАНОВИТЬ РАДИОСТАНЦИЮ
2. УСТАНОВКА АНТЕННЫ
3. ПОДКЛЮЧЕНИЕ ПИТАНИЯ
4. ОСНОВНЫЕ ОПЕРАЦИИ НЕОБХОДИМО ВЫПОЛНИТЬ ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ
РАБОТЫ НА ПЕРЕДАЧУ
5. НАСТРОЙКА SWR (Коэффициент Стоячей Волны)
6. КАК ИСПОЛЬЗОВАТЬ SWR METER (KCB МЕТР)
КАК ИСПОЛЬЗОВАТЬ ВАШЕ РАДИО Алинко DR-135CB NEW
LCD Дисплей
ПЕРЕДНЯЯ ПАНЕЛЬ
Задняя Панель
PRESS—TO—TALK—MICROPHONE
ФУНКЦИИ МЕНЮ НАСТРОЙКА
РАБОТА НА ПРИЁМ
РАБОТА НА ПЕРЕДАЧУ

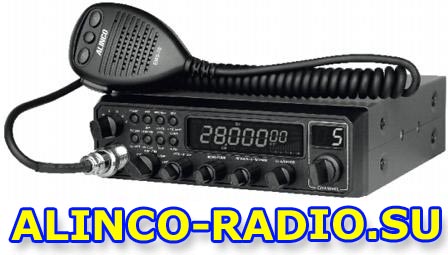

Благодарим Вас за покупку новой станции Alinco DR-135 CB NEW.
Пожалуйста, внимательно прочтите эту инструкцию перед использованием
продукта для обеспечения полной производительности и сохраните данное
руководство для справок в будущем. В случае добавления листов исправления,
включенные в данный продукт, пожалуйста, ознакомьтесь с этими материалами
и держите их вместе с этой инструкцией для дальнейшего использования.
Пожалуйста, прочитайте эту инструкцию полностью с первой страницы
до последней, чтобы изучить все функции, которые предлагает этот
продукт. Важно отметить, что некоторые операции могут быть объяснены
в предыдущих главах. Читая только одну часть этого руководства,
Вы рискуете не понять полного объяснения функции. Перед передачей:
есть много радиостанций, работающих в непосредственной близости
от частотных диапазонов этого продукта. Будьте осторожны, чтобы
не создавать помех при передаче вокруг таких радиостанций.
Любому человеку не безопасно находиться на улице во время грозы
и молнии. Опасность удваивается, если в руках находится радиостанция,
т.к. молния может ударить и в антенну станции. Какая бы грозозащита
не была, она не защитит от удара молнии, который выше чем 10 кА.
Заметьте так же, что никакой автомобиль не обеспечит адекватную
защиту его пассажиров и водителя от удара молнии.
Поэтому, Alinco не несёт ответственности за любую опасность, связанную
с использованием её носимых или мобильных радиостанций во время
грозы.
Окружающая среда и условия использования
- Мы рекомендуем Вам проверить местные правила дорожного движения,
касающиеся использования радио оборудования во время вождения.
Некоторые страны запрещают или применяют ограничения для работы
рации и мобильные телефоны во время вождения.
- Не используйте станцию ALINCO DR-135CB NEW в непосредственной
близости других электронных устройств, особенно медицинских.
Это может вызвать помехи в этих устройствах.
- Храните средство радиосвязи DR-135CB NEW в недоступном месте
для детей.
- В случае утечки жидкости из продукта, не трогай его. Это
может повредить Вашу кожу. Промойте большим количеством холодной
воды, если жидкость попала на кожу.
- Никогда не используйте этот продукт в учреждениях, где радио
продукция запрещена для использования, такие как: борт самолёта,
аэропорт, в портах, в пределах или вблизи области управления
беспроводных или ретрансляционных станций.
- Использование этого продукта может быть запрещено или незаконно
вне Вашей страны. Будьте в курсе заранее, когда Вы путешествуете.
- Изготовитель не несёт ответственность в случае отказа оборудования,
когда используется для выполнения важных задач как охрана жизни,
наблюдение и спасение.
- Не используйте несколько радиостанций в непосредственной
близости. Это может вызвать помехи и / или повреждения изделия(й).
- Производитель не несёт никакой ответственности от потери
жизни и имущества в связи с неисправностью данного изделия при
использовании с устройствами, изготовленные сторонними производителями.
- Использование аксессуаров сторонних производителей может
привести к повреждению этого продукта. И это приведёт к аннулированию
гарантийного ремонта.
- Перед подключением наушников, уменьшите громкость до минимума.
Чрезмерный уровень громкости может повредить слух.
- Не вскрывайте и не производите модификации, не рекомендованные
производителем или инструкцией. Неразрешённая модификация может
привести к удару током, воспламенению и / или сбою, а так же
потери гарантийного обслуживания.
В случае внештатной ситуации, пожалуйста, выключите рацию Alinco
DR-135CB NEW, выключите источник питания, затем отключите провод
питания. Пожалуйста, свяжитесь с дилером данного продукта. Не используйте
неисправное изделие, пока дефект не устранён. Не пытайтесь самостоятельно
устранить неисправность.
- Когда странный звук, дым и / или странный запах из станции.
- Когда устройство ALINCO уронили, или в случае повреждения
корпуса.
- Когда жидкость попала внутрь.
- Когда шнур питания (включая кабели постоянного и переменного
тока и адаптера) повреждён.
Для Вашей безопасности отключите все кабели питания и адаптеры
от сети переменного тока в случае надвигающейся грозы.
Не вскрывайте устройство и её аксессуары. Пожалуйста, проконсультируйтесь
с Вашим местным дилером этого изделия для обслуживания.
Окружающая среда и условия эксплуатации
- Не используйте устройство ALINCO DR-135CB NEW в непосредственной
близости телевизора или приемника, это может вызвать помехи
и сбои в работе.
- Не устанавливайте радиостанцию Алинко DR-135 CB NEW во влажном,
пыльном или недостаточно проветриваемом помещении, это может
привести к удару током, огню и / или сбою.
- Не устанавливайте станцию DR-135CB NEW в неустойчивом положении,
в случае падения это может привести к удару током, огню и/или
сбою.
- Не устанавливайте рацию DR-135 CB NEW в непосредственной
близости к источнику высокой температуры и влажности, типа калорифер
или печь. Не подвергайте попаданию прямых солнечных лучей.
- Не используйте передатчик Алинко DR-135CB NEW, если она
влажная. Протрите сухой тканью перед использованием.
О рации
- Не подключайте другие устройства в гнёзда и разъёмы, кроме
указанных в инструкции для этого продукта. Это может привести
к повреждению устройства.
- Выключите и отсоедините источник питания (кабель переменного
и постоянного тока, аккумулятор, кабель для прикуривателя, зарядное
устройство и т.д.) из станции, когда она не используется продолжительное
время или в случае технического обслуживания.
- Не используйте чистую, сухую ткань, чтобы вытереть грязь
и конденсат с поверхности продукта. Никогда не используйте растворитель
или бензин для очистки.
Подробную информацию о переработке и / или утилизации отходов
можно получить у должностных лиц в Вашем регионе.
ПРИМЕЧАНИЕ: Программное Обеспечение может быть доступно для дистрибьюторов
/ дилеров. Требуется USB кабель для программирования. Производитель
не выпустит Программное Обеспечение для несанкционированной партии
поэтому, пожалуйста, свяжитесь с Вашим дилером для подробностей.
* Микрофон EMS-70 (запасной). USB Программатор ERW-10.
Пожалуйста, проконсультируйтесь с Вашим дилером перед покупкой.
Следующие аксессуары поставляются с этим продуктом. Пожалуйста,
проверьте комплектность перед использованием.
* Основной блок * DC-кабель * Микрофон EMS-70 * Скоба и крепёжные
изделия. * Инструкция по эксплуатации (данный документ).
ПРИМЕЧАНИЕ: Входящие в комплект аксессуары могут варьироваться
в зависимости от рыночного распределения и / или политики продажи
дилеров. Пожалуйста, обратитесь
к Вашему дилеру за подробностями перед покупкой.

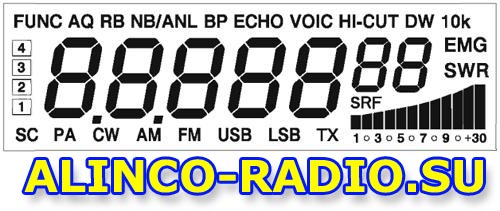

1. Большой LCD дисплей, отображает частоту и другую информацию.
2. Двухразрядный светодиодный индикатор отображения каналов.
3. ИСПОЛЬЗОВАНИЕ EL технологи подсветки.
4. PA, CW, AM, FM, USB, LSB режимы.
5. А, В, С, D, E, F, 6 сеток с 60 Каналами Памяти в каждой сетке
могут быть запрограммированы.
6. Шаг перестройки частоты может быть 10 Гц, 100 Гц, 1 КГц или 10
КГц.
7. Несколько режимов работы CLARIFIER
8. Гибкие функции меню и программного обеспечения для ПК.
9. ECHO Функция.
10. RF GAIN Регулировка.
11. RF PWR Регулировка.
12. SCAN Функция.
13. RB Функция.
14. NB/ANL Функция.
15. DW DUAL-WATCH Функция.
16. ВЕЕР VOICE Сообщения.
17. +10КГц Функция.
18. SWR, S/RF, DC напряжение питания на LCD функции.
19. ТОТ функция.
20. HI-CUT функция.
21. EMG CALL функция.
22. SWR защита.
аз. Защита питания от перенапряжения.
24. Key-Lock функция.
25. Семь различных цветов подсветки дисплея.

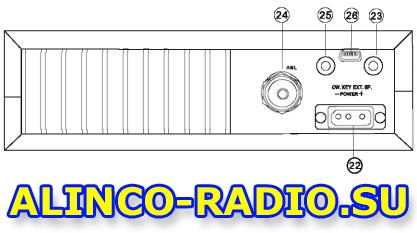

Для использования станции, во-первых, подключите антенну к месту
"В" на задней панели оборудования, а затем установите КСВ (Коэффициент
Стоячей Волны) перед передачей. Не выполнение этого требования может
привести к неисправности усилителя мощности и аннулированию гарантийного
обслуживания.
Функция RESET позволяет вернуть станцию Alinco DR-135 CB NEW
в Заводские Установки в случае изменения оператором некоторых функций
и настроек и не знают, как вернуться обратно к нормальным настройкам.
Радиостанцию вернётся к Заводским Установкам после активирования
этой функции.
Как Использовать:
Шаг1: Выключите устройство Alinco DR-135CB NEW.
Шаг 2: Нажмите и удерживайте кнопки FUNC и SCAN, и включите питание
радиостанции.
Шаг 3: Отпустите эти кнопки, когда на LCD отобразится "RES". Все
прежние настройки будут заменены заводскими значениями, когда LCD
дисплей отобразит "REND".
ВАЖНО: После выполнения "RESET, запрограммированные ранее настройки
и параметры, вернутся к заводским установкам.
a) Вы должны выбрать наиболее подходящую установку, простую и
практичную точку обзора.
b) Ваше радио не должно мешать водителю или пассажирам.
c) Помните о необходимости обеспечения защиты проводов, (например:
питания, антенны, кабелей аксессуаров) так, чтобы они ни в коем
случае не мешали вождению транспортных средств.

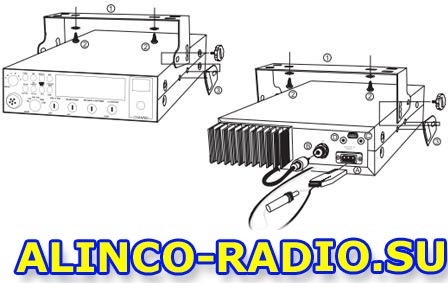

d) Для установки оборудования, используйте скобу [1] и саморезы
[2] при условии (диаметром 5 мм). Будьте осторожны, чтобы не повредить
электрические системы автомобиля при вкручивании в приборную панель.
e) Не забудьте вставить резиновые соединения [3] между радио и скобой,
т.к. у них есть амортизирующий эффект, которые дают плавное вращение
и прочное крепление.
f) Выберите, где поместить крепление микрофона и помните, что микрофонный
провод должен тянуться к водителю, не мешая в управлении транспортным
средством.
Для использования рации, во-первых, подключите антенну к месту
"В" на задней панели оборудования, а затем установите КСВ (Коэффициент
Стоячей Волны) перед передачей. Не выполнение этого требования может
привести к неисправности усилителя мощности и аннулированию гарантийного
обслуживания.
a) Выбор антенны:
Для радиостанций, чем больше антенна, тем лучше её результаты. Ваш
дилер поможет Вам с выбором антенны.

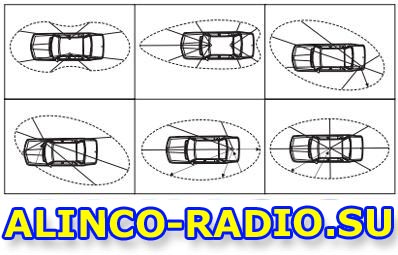

b) Мобильные антенны:
• Должна быть установлена на транспортном средстве, где есть максимум
металлической поверхности (плоскости), от ветрового стекла.
• Есть два типа антенн: Рге-регулируемые антенны, которые должны
использоваться на хорошо заземлённой поверхности (например, крыши
автомобиля или крышка багажника) и регулируемая антенна, с широким
диапазоном частот и используются на небольшой поверхности. Для врезных
антенн на крышу или крыло кузова, необходим хороший контакт между
антенной и заземлённой поверхностью.
Чтобы это получить, Вы должны слегка зачистить вырезанное отверстие,
где винт и корончатая шайба должны будут размещены.
• Будьте осторожны, чтобы не прищемить или не пережать коаксиальный
кабель (т.к. рискуете сломать и / или накоротко замкнуть).
• Подключите антенну к месту (В).
c) Фиксированная антенна:
Фиксированную антенну надо установить как можно в более свободном
пространстве. Если она крепится к мачте, необходимо ознакомиться
с действующим законодательством (Вы должны обратиться за профессиональным
советом). Все DR-135CB антенны и аксессуары разработаны для обеспечения
максимальной эффективности для каждой станции в пределах диапазона.
В радиостанции Алинко DR-135 27 МГц New есть защита от переполюсовки.
Однако перед включением, рекомендуется проверить все соединения.
Ваше оборудование должно выдавать 12 вольт постоянного тока. Сегодня
у большинства легковых и грузовых автомобилей земля - отрицательная.
Вы можете проверить это, убедившись, что отрицательный вывод аккумулятора
подключен блок двигателя или шасси. Если это не так. Вам следует
обратиться к дилеру.
ПРЕДУПРЕЖДЕНИЕ: Грузовые автомобили, как правило, имеют две батареи
с напряжением 24 вольта, в этом случае будет необходимо установить
преобразователь 24/12 вольт в электрической цепи. Следующие шаги
подключения должны осуществляться с кабелем питания отключённым
от сети питания.
a) Проверьте, является ли аккумулятор 12 вольтовым.
b) Найдите положительный и отрицательный выводы аккумулятора (+
красный, - черный). Если необходимо удлинить кабель питания, пожалуйста,
используйте такой же или лучший тип кабеля.
c) Это необходимо для подключения радио постоянно (+) и (-). Мы
советуем Вам подключать кабель питания непосредственно к аккумуляторной
батарее (подключение кабеля к проводке автомобильного радио или
других частей электрической цепи, т.к. в некоторых случаях возможно
внесение помех).
d) Подключите красный провод (+) к положительному полюсу аккумулятора,
а чёрный провод (-) к отрицательному полюсу.
e) Подключите кабель питания к станции.
ПРЕДУПРЕЖДЕНИЕ: Никогда не заменяйте заводской предохранитель
(10 А) на другие номиналы.
(без передачи или с помощью «Push-To-Talk» включить микрофон)
a) Подключите микрофон
b) Проверьте правильность подключения антенны
c) Включите устройство, повернув ручку громкости по часовой стрелке
d) Поверните ручку шумоподавителя на минимум
e) Отрегулируйте громкость до комфортного уровня
f) Перейдите на канал 20@D сетка с помощью кнопок UP или DN на микрофоне
или вращая ручку селектора каналов.
ПРЕДУПРЕЖДЕНИЕ: Это необходимо выполнить при использовании радио
в первый раз (и каждый раз, когда Вы перемещаете антенну). Регулировка
должна осуществляться в области, свободной от препятствий.
Настройка с помощью встроенного или внешнего КСВ-метра
a) Для подключения КСВ-метра.
Подключите КСВ-метр между радио и антенной, как можно ближе к станции
(используйте кабель не более 40 см).
b) Для настройки КСВ-метра.
• Установите устройство Alinco DR-135CB NEW на канал 20@D сетки
в FM.
• Установите переключатель КСВ-метра в положение CAL или FWD.
• Нажмите переключатель «Push-To-Talk» на микрофоне для передачи.
• Переместите стрелку на указатель Т используя кнопку калибровки.
• Установите переключатель в положение КСВ (чтение уровня SWR).
Показания измерений должны быть как можно ближе к 1. Если это не
так, перестройте Вашу антенну для получения показаний как можно
ближе к 1. (Значения КСВ от 1 до 1,8 являются приемлемыми).
• Необходимо заново откалибровать КСВ-метр после каждой настройки
антенны.
• Установите рацию DR-135CB NEW на канал 20@D сетки в FM.
• Нажмите кнопку «Push-To-Talk» на микрофоне для передачи.
• На данный момент LCD будет отображать значение КСВ, которое должно
быть как можно ближе к 1. Если это не так, настройте Вашу антенну
для получения КСВ значение как можно ближе к 1 (КСВ от 1 до 1,8
приемлемо).
7 цифр: Отображают частоту и другую информацию.
Индикация прямоугольников: Отображают RX RSSI, PWR, SWR.
Первая десятичная точка: Отображается, когда редактируется текущий
канал с SCAN DEL.
FUNC: Отображается после нажатия кнопки FUNC
RB: Отображается, когда Roger beep функция включена (разрешено).
NB/ANL: Отображается, когда NB/ANL функция включена (разрешено).
ВР: Отображается когда ВР функция включена (разрешено).
ECHO: Отображается, когда ECHO функция включена (разрешено).
VOIC: Отображается, когда VOIC функция включена. В этом радио отключено.
HI-CUT: Отображается, когда HI—CUT функция включена.
DW: Отображается, когда DW функция включена.
ТХ: Отображается, когда радиостанция передаёт.
10К: Отображается, когда +10КГц функция включена.
EMG: Отображается, когда EMG канал используется.
SWR: Отображается, когда SWR используется.
SRF: Отображается, когда S/RF используется.
SC: Отображается, когда SCAN используется.
PA, CW, AM/ FM, USB, LSB: Указывает на различные режимы работы.
[1] Отображается, когда CLARIFIER функция это FINE операции.
[2] Отображается, когда CLARIFIER функция это COARSE или RT операции.
[3] Отображается, когда CLARIFIER функция передаёт контролируемую
частоту.

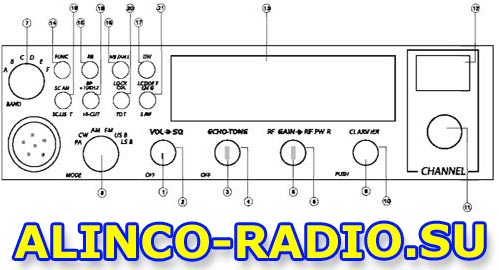

1. OFF/ON/VOLUME (Внутренняя Двойная Регулировка)
Вращайте по часовой стрелке, чтобы включить радио и установить
желаемый уровень громкости. В нормальном рабочем состоянии, регулятор
громкости используется для регулировки уровня звука, либо внешнего
динамика или внешнего РА динамика, если он используется.
2. SQUELCH (Внешняя Двойная Регулировка)
Это управление используется для отсечения или устранения фонового
шума приёмника при отсутствии входного сигнала. Для максимальной
чувствительности приёмника, желательно, скорректировать только к
точке, где устраняется фоновый шум. Поверните против часовой стрелки
и затем медленно по часовой стрелке, пока не исчезнут помехи.
Любой поступающий сигнал, теперь должен быть немного сильнее, чем
в среднем уровень шума. Дальнейшее вращение по часовой стрелке увеличивает
порог, который должен преодолеть сигнал, чтобы быть услышанным.
Только сильные сигналы будут слышны при максимальной регулировке
по часовой стрелке.
ECHO (Inner Dual Concentric)
Этот параметр используется для контроля эхо-эффекта.
4. TONE (Outer Dual Concentric)
Этот параметр используется для управления интервалом эха.
5. RG GAIN (Inner Dual Concentric)
Этот параметр предназначен для настройки чувствительности в время
приёма. Для дальней связи, RF GAIN должно быть установлен на максимум.
RF GAIN можно уменьшить, чтобы избежать искажения когда Ваш корреспондент
находится рядом. Нормальная настрой* для этой функции - на максимум
(по часовой стрелке).
6. RF POWER (Outer Dual Concentric)
Регулировка Выходной Мощности только для AM и FM режимов. Снижение
мощности допускается при общении с человеком, который не имеет RF
GAIN. Нормальная настройка для этой функции - на максимум (по часовой
стрелке).
7. BAND SELECTOR
Вращайте переключатель для выбора рабочей сетки А, В, С, D, E,
F.
8. MODE (PA/CW/AWFM/USB/LSB)
Этот переключатель для выбора режима модуляции PA, CW, AM, FM,
LSB или USB. Ваша модуляция должна соответствовать одному из Ваших
корреспондентов. Переключатель режима изменяет режим работы передатчика
и приёмника одновременно.
Frequency Modulation/FM: Для близлежащий связи на плоской открытой
местности. Amplitude Modulation/AM: Связь на местности с рельефом
и препятствиями в средней дистанции (наиболее часто используемая).
Upper and Lower Side Band/USB-LSB: Используют для дальней связи
(в зависимости от условий распространения).
9. CLARIFIER
Ручка подстройки частоты, которая может быть установлена в разных
режимах (подробнее см. в Меню Функций CLA характеристики).
10. PUSH
Ручка PUSH, которой могут быть установлены различные режимы (см.
PSH в Меню Функций CLA характеристики).
11. CHANNEL SELECTOR
Вращайте, чтобы выбрать нужный канал из сорока каналов в каждой
группе. Выбранный канал отображается на светодиодном индикаторе,
непосредственно над ручкой каналов.
12. CHANNEL INDICATOR
Светодиодный индикатор отображает номер выбранного канала.
13. LCD DISPLAY
Отображает частоту, различную информацию и значки.
14. FUNC
Это кнопка Функция. Нажмите её и удерживайте 2 секунды, чтобы
войти в Меню Настройки (подробнее см. Меню Настройки). Нажмите кнопку
FUNC и другую кнопку, для активации второй функции для этой кнопки.
Например, нажмите кнопку FUNC, а затем нажмите кнопку RB для активирования
функции ВР. Нажмите кнопку FUNC, затем нажмите кнопку DW, чтобы
активировать функцию LCD OFF.
Подробности операций:
Нажмите кнопку FUNC, на LCD дисплее появится значок "FUNC". Отпустите
кнопку FUNC, затем нажмите другую кнопку для выполнения вторых функций
написанные под кнопкой. "FUNC+ Keypad name" будет будут использованы
в следующих инструкция по применению.
15. ROGER BEEP или ВЕЕР ФУНКЦИЯ
(1) RB
Нажмите кнопку "RBH, чтобы включить функцию "ROGER BEEP", значок
"RB" отобразится на LCD дисплее. Нажмите кнопку повторно, чтобы
Включить / Выключить функцию.
Когда включена функция RB, радио будет автоматически передавать
звуковой сигнал в конце Вашей передачи. Слушатель может легко заметить,
что Ваша передача закончилась посредством сигнала.
(2) FUNC+RB
Нажмите кнопки FUNC+RB, чтобы включить функцию ВР. Значок "ВР"
отобразится на LCD дисплее. Динамик будет выдавать сигнал ВЕЕР,
при нажатии любой кнопки. Нажмите кнопки FUNC+RB повторно, чтобы
Включить / Выключить функцию.
16. NB/ANL или LOCK
(1) Нажмите кнопку NB/ANL, чтобы включить функцию NB/ANL. Значок
"NB/ANL" отобразится на LCD дисплее. Нажмите кнопку повторно, чтобы
Включить / Выключить функцию.
Noise Blanker / Automatic Noise Limiter. Эти фильтры позволяют
снизить отражённые шумы и некоторые помехи на приём.
(2)FUNC+NB/ANL
Нажмите FUNC+NB/ANL чтобы включить функцию Keyboard Lock. Когда
включена функция, все кнопки заблокированы, за исключением РТТ,
BAND, SWITCH и MODE SWITCH. При нажатии любой кнопки, кроме РТТ,
BAND SWITCH, MODE SWrTCH, значок LOCK будет отображаться на LCD
на дисплее. Это означает, что клавиатура заблокирована. Нажмите
FUNC+NB/ANL повторно, чтобы Включить/ Выключить функцию.
17. DW или LCD OFF
(1) DW (dual watch) функция позволяет автоматический мониторинг
альтернативных двух каналов. Обратитесь к следующий процедуре, чтобы
включить эту функцию. Чтобы включить функцию DW, во-первых, поверните
SQ по часовой стрелке, пока фоновый шум не пропадёт. Выберите первый
канал с помощью ручки CHANNEL SELECTOR или кнопок выбора канала
на микрофоне. Нажмите кнопку DW и значок DW замигает на LCD дисплее.
Во-вторых, выполните указанные выше процедуры для выбора второго
контролируемого канала. И наконец, снова нажмите на кнопку DW ещё
раз и два канала мониторинга будут поочерёдно отображаться на LCD
дисплее. Радиостанция DR-135 New автоматически начнёт мониторинг
(сканирование) двух каналов.
При обнаружении сигнала на одном из каналов, сканирование остановится,
и можно слушать сообщения на этом канале. Нажмите РТТ для передачи
на этом канале. При отсутствии передачи или сигнала на этом канале
в течение 5 секунд (время возобновления сканирования программируется
с ПК), радио возобновит сканирование. Когда DW функция включена,
DW появится на LCD дисплее. Для выхода из функции DW, нажмите кнопку
DW или РТТ. Тип сканирования SQ режим или SCA устанавливается в
Меню Функций. Если выбран режим TI, радио начнёт сканирование, когда
пришло время возобновить сканирование, независимо, есть ли сигнал
или нет в текущем канале.
(2) FUNC+DW
Когда эта функция включена, LCD дисплей будет включен OFF (LCD
OFF). Повторите эту операцию, чтобы включить / выключить функцию.
18. SCAN или Scan.list
(1) SCAN
Автоматическое сканирование занятых каналов.
Нажмите кнопку SCAN, чтобы включить функцию SCAN. Перед включением
функции SCAN, поверните SQ по часовой стрелке, пока не пропадёт
фоновый шум. Затем нажмите кнопку SCAN, радио будет автоматически
сканировать все каналы непрерывно в списке сканирования и значок
SC будет отображаться на LCD дисплее. При обнаружении сигнала, сканирование
остановится на этом канале. Вы можете принять вызов, а также, можете
передавать на этом канале, нажав кнопку РТТ. При отсутствии передачи
или сигнала на этом канале в течение 5 секунд (время возобновления
сканирования программируется с ПК), радио возобновит сканирование.
Для выхода из режима SCAN, нажмите кнопку SCAN или кнопку РТТ.
Тип сканирования SQ режим или SCA устанавливается в Меню Функций.
Если выбран режим TI, радио начнёт сканирование, когда пришло время
возобновить сканирование, независимо, есть ли сигнал или нет в текущем
канале.
(2) FUNC+SCAN
SC.LIST (Scan ADD или Delete). Нажмите FUNC+SCAN для удаления
выбранного канала из списка сканирования. Первая цифра на дисплее
будет отображаться. Когда включено Сканирование, радио будет пропускать
удалённый канал. Повторите операцию, чтобы Добавить / Удалить из
списка сканирования.
19. +10KHZ или HI-CUT
(1) +10KHZ
Нажмите эту кнопку для сдвига частоты вверх на 10 КГц. Если нажата
эта кнопка, 10 KHz будет отображаться на LCD и частота каналов сдвинется
вверх на 10 КГц. Повторите эту операцию, чтобы Включить / Выключить
эту функцию.
(2) FUNC + +10KHz
Нажмите FUNC+10KHZ для активации функции HI-CUT. Когда эта функция
включена, радио будет вырезать высокочастотные помехи. Её использование
зависит от условий приёма. Когда эта функция включена, "HI-CUT отобразится
на LCD дисплее. Повторите эту операцию, чтобы Включить / Выключить
эту функцию.
20. COL или ТОТ
(1) COL
a. При нажатии этой кнопки, можно изменить подсветку LCD дисплея,
на выбор предоставляется 7 цветов подсветки.
b. Если нажать эту кнопку и удерживать 2 секунды, функция SWR (КСВ)
будет включена.
"SWR" будет отображаться на LCD. При передаче, SRF полоски показывают
значение КСВ. Одна полоска отображённая на дисплее, указывает, что
значение КСВ 1.0. Каждая дополнительная полоса прибавляет на 0,1.
Выключить Функцию SWR - нажать эту кнопку и удерживать 2 секунды.
(2) FUNC + COL
При нажатии этой кнопки, ТОТ ON или ТОТ OFF будет отображаться
на ЬСОдисллее2секунды. Повторите операцию, чтобы Включить/ Выключить
эту функцию. Когда ON появляется на LCD дисплее, пользователи могут
нажать РТТ для передачи. Время передачи радио будет продолжительностью,
которую задали. После того, когда продолжительность превышает время
ТОТ (программируется), радио выдаёт сигнал и остановит Передачу
и автоматически перейдет на Приём. Эта функция защищает радио от
повреждения и перегрева вызванных длинными передачами.
21. EMG или S/RF
(1) EMG это Канал Экстренного Вызова. При возникновении ситуации,
радио перейдет на канал установленный заранее, чтобы немедленно
передать сообщение. Значок "EMG" будет отображаться на дисплее.
Нажмите кнопку EMG снова, для возврата к предыдущему каналу.
(2) FUNC + S/RF
S/RF переключает TX's или RX's S/RS указывающие бар. Когда эта
функция включена, значок SRP будет отображаться на LCD дисплее.
Повторите эту операцию для Включения / Выключения этой функции.
22. POWER
Разъём подключения кабеля питания 13.8V постоянного тока с встроенным
предохранителем (10 ампер).
23. EXT SP или PA SP
EXT SP
Разъём подключения внешнего динамика от 4 до 8 Ом, 4 ватта. Когда
внешний динамик подключен к этому разъёму, внутренний динамик автоматически
отключается.
PA SP
Используется для подключения акустики. Перед началом работы РА,
сначала необходимо подключить акустику к этому гнезду.
24. АНТЕННА
Разъём для подключения коаксиального кабеля 50 Ом с типом PL-259.
25. CW KEY
Этот разъём предназначен для работы азбукой Морзе. Для работы,
подключите ключ CW к этому разъёму и установите переключатель режимов
в положение CW (на LCD дисплее отобразится значок "CW").
26. Programming
Этот разъём для программирования с ПК и подключения кабеля для
программирования.

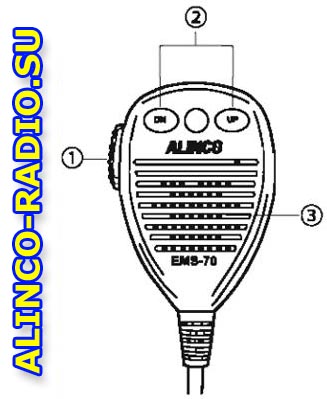

Приёмник и Передатчик контролируются кнопкой Press-To-Talk (PTT)
на микрофоне. Нажмите на кнопку РТТ для передачи и отпустите на
приём. При передаче держите микрофон в 5 см ото рта и говорите чётко
обычным "голосом".
1. РТТ
Кнопка Передачи, нажмите для передачи и отпустите, для приёма.
2. UP/DN
Эти кнопки для увеличения или уменьшения номера канала.
3. MICROPHONE
Радиостанции ALINCO DR-135 New поставляются в комплекте с динамическим
микрофоном и низким сопротивлением (150 Ом).
Первоначальные функции и параметры могут быть изменены с помощью
следующих параметров и операций. Пожалуйста, прочитайте эту инструкцию,
прежде чем принимать любые поправки. Чтобы войти в Меню Функций:
при включенном состоянии, нажмите и удерживайте кнопку FUNC более
2 секунд, а затем отпустите кнопку FUNC, чтобы войти в Меню Настройки
Функций. При этом условии, нажмите FUNC для выбора различных функций
меню, для изменения данных в меню функций используйте CHANNEL SELECTOR.
(1) STP (Шаг перестройки частоты)
Это Меню устанавливает подстройку шага частоты при вращении ручки
CLARIFIER.
Опции: 10Гц, 100Гц, 1КГц, 10КГц
По умолчанию: 10Гц
(2) CLA (CLARIFIER ручка параметра функции)
Меню используется для установки функции поворотом ручки CLARIFIER
Имеются следующие опции:
FIN: Изобразительное регулирование. Когда эта опция включена, пользователи
могут точно подстроить частоту приёма, вращая ручку CLARIFIER.
В процессе настройки, частота передачи не регулируется ручкой и
"1" появится на LCD дисплее.
RT: Когда выбран этот параметр, пользователи могут регулировать
частоту передачи и приёма. В процессе настройки, отобразится значок
"2" на LCD дисплее.
Т: Когда выбран этот параметр, пользователи могут регулировать
только частоту передачи. В процессе настройки, отобразится "3" на
LCD дисплее.
По умолчанию: RT
(3) PUS (PUSH Настройка функций)
Меню для установки функций, реализуемых с помощью ручки PUSH.
Имеются следующие опции:
СОА: Если выбрана эга опция, нажать PUSH и повернуть ручку CLARIFIER
для активации функции COARSE. При нажатии этой кнопки, "2" появится
на левой стороне дисплея. При этом условии, вращайте ручку CLARIFIER
для изменения частоты передачи и приёма.
Т: Если выбрана эта опция, нажать PUSH и повернуть ручку CLARIFIER
для изменения частоты передачи. При нажатии этой кнопки, значок
"3й появится на левой стороне LCD дисплея. При этом условии, вращайте
ручку CLARIFIER для изменения только частоты передачи.
STP: Если выбрана эта опция, PUSH функция будет менять шаг перестройки
частоты ручкой CLARIFIER. Нажмите на эту кнопку, и соответствующий
бит частоты будет мигать.
По умолчанию: STP
(4) TOT (Transmitting Tlme-Out-Tlmer)
Меню используется для установки ограничения времени передачи.
При нажатии РТТ за один раз больше, чем установлено заблаговременно
время передачи, радио автоматически прекратит передачу и динамик
выдаёт звуковой сигнал, пока не отпустите РТТ. Затем, радио может
передавать снова.
Параметры: 30-600s Шаг: 30s По умолчанию: 180s
(5) SC Scanning Type Selection
Это Меню устанавливает Scan Type. Имеются следующие опции: SQ:
Когда SQ выбран, сканирование остановится, когда есть сигнал. Радио
возобновит сканирование после исчезновения сигнала в течение 5 секунд.
TI: Когда TI выбран, сканирование остановится, когда есть сигнал.
Радио возобновит сканирование через 5 секунд, независимо от того,
исчез сигнал или ещё присутствует.
По умолчанию: SQ
(6) TSR (Transmitting SWR Protection)
Меню функции защиты передачи при рассогласовании антенны (SWR).
Вы можете включить / отключить эту функцию.
ON: Если выбрано значение ON, радио будет определять КСВ антенны.
Как только КСВ выходит за установленное заранее КСВ, радио автоматически
запретит передачу и динамик издаёт звук. На LCD будет отображаться
значок "HI S", который напоминает Вам, что КСВ антенны слишком высокое
или что антенна не подключена как следует.
OFF: Если выбрано значение OFF, функция КСВ Защиты отключена.
ВАЖНО: Для защиты радио от передачи при высоком КСВ, радио будет
автоматически запускать функцию КСВ Защиты, если значение КСВ выше,
чем 20:1.
По умолчанию: ON (SWR не более 10:1)
(7) TDC (Power Supplied Voltage Protection)
В Меню Вы можете Включить / Отключить функцию TDC, т.е. коктроль
напряжения питания.
ON: Если выбрано значение ON, радио будет контролировать напряжение
питания. Как только напряжение превышает установленное значение
заранее, значки "DC LO или "DC LH будут напомнитъ Вам, что оно находится
за пределами установленных значений. И радиостанция запретит передачу
и динамик издаёт звук.
OFF: Если выбрано значение OFF, защита по питанию отключена.
По умолчанию: ON (DC 10.5V-16V)
(8) TLD (Content displayed on the LCD when transmitting)
Меню, чтобы установить контент, когда отображается на LCD дисплее
во время передачи.
TF: Если выбрано значение TF, LCD дисплей будет отображать частоту
передачи во время передачи.
SR: Если выбрано значение SR, LCD дисплей будет отображать значение,
КСВ антенны при передаче, пример: "1.2" на LCD.
ВАТ: Если выбрано значение ВАТ, LCD дисплей будет отображать
напряжение питания при передаче, пример: "13.8DC" на LCD.
ТОТ: Если выбрано значение ТОТ, LCD дисплей будет отображать
ТОТ оставшееся время при передаче. И ТОТ будет отсчитывать время,
оставшееся до 0, например: "170" отображаются на LCD дисплее.
По умолчанию: TF
(9) RBF (ROGER BEEP Frequency Установка)
Меню для выбора частоты Roger Beep. Диапазон частот от ЗООКГц
до 3МГц. Переход шагом 10Гц.
По умолчанию: 1050Гц
(10) RBT (ROGER BEEP Время Удержания)
Меню для выбора Roger Beep Holding Time от 50ms до 1000ms. Шаг
сдвига-50ms.
По умолчанию: 500ms
(11) CFR (CW Side Тон Частоты)
Это Меню для выбора CW Side Тон Частоты от 300Гц - ЗКГц. Шаг
сдвига- 10Гц.
По умолчанию: 1050Гц
(12) TON (Transmitting Single-Tone Frequency)
В Меню можно выбрать частоту передачи одиночного тона от 300Гц
- ЗКГц. Шаг сдвига- 10Гц.
По умолчанию: 1050Гц
(13) NOG
Это относится к функции ТХ MON.
Пользователи могут установить громкость и значение ТХ MON. Чем выше
значение, тем громче ТХ MON.
64 значения (OFF, 0-63).
По умолчанию: OFF
(14) CSV
Меню для настройки боковых полос CW SIDE VOL CW, 64 значения.
По умолчанию: 31
(15) ICG
Меню относится к функции MIC GAIN. Пользователь может установить
значение. Чем выше значение, тем выше чувствительность. 64 значения
(OFF, 0-63).
По умолчанию: 5
(16) BEU
Меню регулирует громкость сигнала, 64 значения (OFF, 0-63).
По умолчанию: 31
1. Убедитесь, что блок питания, микрофон и антенна подключены
к соответствующим разъёмам, прежде чем перейти к следующему шагу.
2. Включите радио вращая ручку Громкости по часовой стрелке.
3. Вращайте регулятор громкости и установите Уровень Громкости.
4. Установите переключатель MODE в необходимый режим.
5. Установите селектором CHANNEL нужный канал.
6. Установите RF усиление по часовой стрелке на мах. RF усиления.
7. Слушайте фоновый шум из динамика. Включите шумоподавитель медленно
вращая SQUELCH по часовой стрелке, пока шум не исчезнет (сигнал
не должен присутствовать). Оставьте эту настройку. Шумоподавитель
настроен должным образом. Приёмник будет молчать, пока на самом
деле не будет получен сигнал. Не устанавливайте слишком высокий
уровень шумоподавления, т.к. слабые сигналы могут быть не услышаны.
1. Выберите нужный канал передачи.
2. Нажмите на кнопку Push-To-Talk включить микрофон и говорите нормальным
голосом.
|
