АЛИНКО DR-135 CB мобильная радиостанция

обновленная модель рации гражданского безлицензионного диапазона Си-Би 27 мегагерц Citizen Band

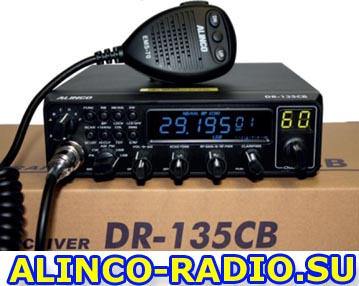

Новая версия безлицензионной автомобильной радиостанции Alinco DR-135CB (Citizen Band диапазона) 27 МГц, представлена компанией АЛИНКО моделью Алинко DR-135 СВ New. Базовая радиостанция будет интересна как простым радиолюбителям, так и лицам использующих си-би связь профессионально: таксистам, дальнобойщикам. Внешний вид трансивера DR-135CBA был кардинально переработан и на передней панели появилось большое количество различных рукояток управления, так же в новинке вмонтировано 2 дисплея, на одном отображается рабочая частота с сеткой, на другом номер канала. На дисплее индикации частоты меняется цвет подсветки цифр, до семи вариантов (голубой, зелёный, красный, желтый, фиолетовый и т.д.).

Стационарная радиостанция ALINCO DR-135 CB NEW имеет основное отличие от предшественницы – наличие нескольких видов модуляции, помимо распространенных AM/FM, есть USB, LSB, CW и PA. Мобильная рация DR-135 CB New имеет 6 сеток (A, B, C, D, E, F) по 40 или 60 каналов которые задаются при программировании СИ-БИ станции, и таким образом рация охватывает как Российскую так и Европейскую сетку частот.

Алинко DR-135CBA (Нью) обладает эргономичным, продуманным расположением органов управления, с правой части радиостанции под экранчиком отображения рабочего канала, находится рукоятка переключения каналов с записанными частотами. С левой части трансивера вынесен переключатель выбора сеток частот, а над ней кнопки с активизацией различных функций: сканирование каналов, Dual-Watch, Hi-фильтр, функция эхо и другие. В нижней части лицевой панели Alinco DR135CBNew расположен переключатель видов модуляции, двойные регуляторы громкости и шумоподавителя (есть режим автоматического шумоподавления), а также выходной мощности и чувствительности приемника (функция регулировки RX-усиления). На выносной тангенте EMS-70 расположены кнопки переключения каналов.

Автомобильный трансивер Alinco DR-135CB NEW оснащен функцией внешней громкой связи. При подключении внешнего динамика, рация может работать в режиме мегафона. Радиостанция DR-135 CB New гражданского диапазона снабжена множеством разных полезных функций таких как отображение КСВ, S / RF, напряжение питания бортовой сети, таймером ограничения передачи по времени TOT, аварийным вызовом SOS, сигналом окончания передачи «Роджер-бип», блокировкой клавиш и защитой от перепрограммирования частот трансивера.

Мобильная рация Алинко DR-135CB New с тыльной части оборудована мощным радиатором охлаждения, гнездом для подключения антенны с разъемом UHF (мама), выходом для подключения телеграфного ключа, mini-USB интерфейсом для подключения программатора к рации ALINCO DR-135 CB New, и разъемом для соединения с внешним громкоговорителем.

Обновленная модель Алинко DR-135CB New, открывает широкие возможности для пользователей 27-ми мегагерцового си-би диапазона, благодаря своему богатому арсеналу функций, базовая радиостанция DR-135 Си-Би Нью позволяет организовать радиосвязь не только в ограниченной местности, но, также воспользовавшись эффектом "прохода", можно осуществлять радиопередачу на сверхдальние расстояния.

Основные свойства рации Алинко DR135CBA

Большой жидко-кристаллический- дисплей отображает частоту и другую информацию
Частотный диапазон: 25.615~30.150 МГц*
Регулировка выходной мощности (AM / FM)
Выходная мощность : 12 Вт AM / FM и 25 Вт SSB
7 различных цветов подсветки LCD дисплея
Режимы AM, FM, USB, LSB, CW и PA
6 сеток частот A, B, C, D, E, F
Светодиодный индикатор каналов
Регулировка усиления RX (принимаемого сигнала)
Экстренный вызов
Фильтры NB / ANL
Roger сигнал (звуковой сигнал окончания передачи)
HI-фильтр
SWR защита
Функция + 10 кГц
Функция Dual Watch одновременный мониторинг двух каналов
Режим сканирования
Поддержка функции Эхо
Защита от переполюсовки
Звуковой сигнал подтверждения / ошибка
6-контактный микрофон с кнопками UP / DOWN
Отображение КСВ, S / RF и напряжение питания
Функция TOT (ограничение передачи по времени)
Автоматическое шумоподавление (AM / FM)
Блокировка клавиатуры и от перепрограммирования
Программное обеспечение Alinco DR-135CB New

Технические характеристики станции Алинко DR-135 CB

Модель	ALINCO DR-135CB
Диапазон Частот	28.000~29.700 МГц / 25.615~30.150 МГц*
Сетка Частот	A / B / C / D / E / F
Количество Каналов	40 или 60 каналов (программируется) в каждой сетке
Частотная Регулировка	Phase-Locked-Loop Synthesizer
Шаг Сетки Частот	10Гц, 100Гц, 1КГц, 10КГц
Допустимое Отклонение	0.005%
Стабильность Частоты	0.001%
Температурный Диапазон	от -30°С до +50°С
Микрофон	с кнопками РТТ / UP / DN / ASQ переключатель
Напряжение Питания	DC 13.8В ±15%
Габаритные размеры	170x215x52мм
Вес	1.4кг
Антенный Разъём	UHF,SO239
Передатчик
Выходная мощность	FM/AM/CW: 1-12Вт (регулируемое) USB/LSB: 0-25Вт (регулируемое)
Модуляция	Высокий и низкий уровень класс B Амплитудная Модуляция: AM Varied Capacitance Frequency Modulation: FM
Интер-модуляция Искажения	SSB: 3-го порядка, более чем -25dB; SSB: 5-го порядка, более чем -35dB
SSB Подавление Несущей	55dB
Внеполосное Излучение	50dB
Frequency Response	AM и FM: от 450 до 2500Гц
Сопротивление антенны	50 Ом, несбалансированное
Приемник
Чувствительность	SSB: 0.25uV на 10dB(S+N)/N более чем 1/2-ватт аудио-выход AM: 1.0uV на 10 dB(S+N)/N более чем 1/2-ватт аудио-выход FM: 1.0uV на 20 dB (S+N)/N более чем 1/2-ватт аудио-выход
Избирательность	AM/FM:6dB@3КГц,50dB @9КГц SSB: 6 dB@2.1КГц,60dB @3.3КГц
Image Rejection	Более 65dB
Промежуточные частоты	AM/FM: 10.695 МГц 1-я IF, 455 КГц 2-я IF SSB: 10.695 МГц
Adjacent-Channel	60dB AM/FM &70 dB SSB
Rejectionа
RF Усиление Контроль	45 dB регулируемое, для оптимального приёма сигнала
Automatic Gain Control (AGC)	Менее чем 10dB изменения аудио выход для входа от 10 до 100,000 микровольт
Шумоподавитель	Регулируемый; меньше, чем 0.5 uV. Automatic Squelch Control (только AM/FM)0.5 uV.
ANL	Переключаемый
Noise Blanker	RF тип, эффективный на AM/FM и SSB
Аудио Мощность	3 ватта при 8 Ом
Частотный Отклик	300 до 2800 Гц
Встроенный Динамик	8 Ом, круглый
Внешний Динамик (Опция)	8 Ом; отключает внутренний динамик при подключении
