Промышленный радиомодем Спектр 433 DIN

Разработан для использования системах сбора телеметрических данных, удаленного управления и контроля

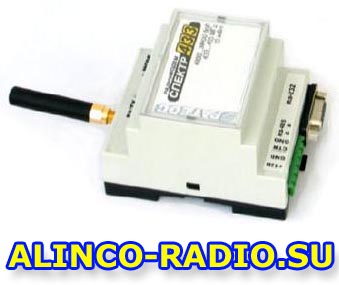

SPEKTR 433 ДИН промышленный терминал это конструктивно и функционально завершенное устройство для передачи данных по радиоканалу. Радиомодем Спектр 433DIN передает в диапазоне частот 433 МГц LPD с выходной мощностью 10 мВт, что позволяет эксплуатировать без регистрации в Госсвязьнадзоре. Скорость передачи в эфире составляет: 4800, 9600, 19200, 38400 и 76800 бит/с. Радиотерминал Спектр-433 DIN разработан для использования системах сбора телеметрических данных, удаленного управления и контроля. Работая в "прозрачном" режиме, радиомодем легко встраивается в уже построенные системы без необходимости доработки существующего ПО.

От аналогичных изделий других фирм LPD радиомодуль Спектр DIN отличается более высокой скоростью в эфире, наличием режима удаленной конфигурации и высокой надежностью передачи данных благодаря применению мощных помехоустойчивых кодов и возможности использования протокола с подтверждением доставки данных. Учитывая невысокую стоимость и отсутствие необходимости регистрировать выделенную частоту безлицензионный модем Спектр 433 DIN представляет собой одно из самых недорогих средств организации сети сбора данных. Высокая скорость обмена в эфире позволяет применять устройство SPEKTR 433 ДИН для передачи видео и графической информации.

Сфера применения безлицензионного устройства Спектр 433 ДИН

• Удаленное управление промышленными технологическими объектами (подстанциями, компрессорными, электрическими трансформаторами и газовыми редукторами)
• Контроль показаний бытовых и промышленных приборов учета (счетчиков)
• Системы регулирования общественного транспорта
• Системы пожаро-охранной сигнализации и видеонаблюдение

Промышленный радиомодем SPEKTR 433 DIN диапазона частот 433 МГц имеет развитую систему адресации, что дает возможность максимально гибко использовать его при построении различных конфигураций сетей передачи данных: точка-точка, точка-много точек, точка-много точек с базовой станцией и их комбинации.

Функциональные особенности радиотерминала Спектр 433DIN

Режимы работы: (ПРОЗРАЧНЫЙ, ПАКЕТНЫЙ, РЕТРАНСЛЯТОР и др.). Дополнительно присутствует режим "прямого доступа к радиоэфиру", благодаря чему пользовательское устройство может использовать для обмена данными в эфире собственные протоколы, адресацию, кодирование и т.д.

Дальность приема зависит от скорости передачи данных и от характеристик применяемых совместно с нерегистрируемым терминалом Spectr 433 DIN антенн и может достигать нескольких километров в условиях прямой видимости. Дальность связи зависит от различных факторов, основными из которых являются характер рельефа местности, скорость обмена данными в радиоэфире, выходная мощность передатчика, усиление используемых антенн, наличием помех в радиоэфире.

Так при скорости в эфире 38 400 бит/с и мощности 10 мВт можно рассчитывать на дальность связи в несколько сотен метров с ненаправленными и до 1-3 км с направленными антеннами в условиях прямой видимости. При скорости в канале 4 800 бит/с дальность связи при тех же условиях может достигать нескольких километров.

Дальность радиосвязи можно увеличить благодаря возможности работы радиомодуля Спектр433 DIN в режиме РЕТРАНСЛЯТОРА. Устройство SPEKTR 433 ДИН дистанционного сбора/передачи информации оснащено интерфейсными портам RS-232 или RS-485 (1 200…115 200 бит/с). Поток данных буферизируется (общий размер буфера - 32 Кбайт).

Параметры конфигурации модемного устройства Спектр 433 ДИН

Установки радиомодема Спектр433 DIN задаются программированием в командном режиме с помощью команд диалогового текстового интерфейса, подаваемых по последовательному порту, и сохраняемых в энергонезависимой памяти модема. Для программирования можно использовать любую терминальную программу, например стандартную в Windows XP HiperTerminal или telemax.exe из состава Norton Comander. Имеется также возможность удаленного (по радиоэфиру) программирования параметров.

Беспроводной радиотерминал Спектр DIN выпускается в исполнении для монтажа на DIN рейку и в пыле-влагозащитном исполнении со степенью защиты IP65.

Технические характеристики терминала Спектр 433 DIN
