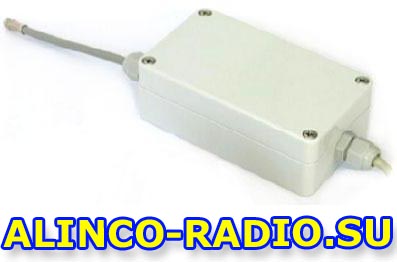

Радиомодем Spektr 433 IP 65 аналогичен по электрическим параметрам
с моделью для DIN-рейки. Основное отличие заключается в герметичном
всепогодном корпусе, предназначенном для крепления на антенную мачту.
Для предотвращения потерь сигнала в длинном фидере рекомендуется
применять радиомодем Спектр 433 со степенью защиты IP-65. Расположенный
на мачте в непосредственной близости от антенны, радиомодем без
потерь передает и принимает сигнал.
Промышленный радиотерминал Спектр со степенью защиты IP-65 незаменим
при большом (более 20 метров) расстоянии между антенной и предполагаемым
местом установки модема. Всепогодное исполнение устройства Spectr
433 IP65 также необходимо при организации отдельностоящего ретранслятора.
Область использования модуля Спектр 433 IP65
- Удаленное управление промышленными технологическими объектами
(подстанциями, компрессорными, электрическими трансформаторами
и газовыми редукторами)
- Сбор показаний бытовых и промышленных приборов учета (счетчиков)
- Отдельностоящий необслуживаемый ретранслятор
- Системы регулирования общественного транспорта
- Системы пожаро-охранной сигнализации и видеонаблюдение
Безлицензионный радиомодуль SPECTR 433 IP65 передает в диапазоне
частот (433,92+-0,2%) МГц LPD с выходной мощностью 10 мВт, что дает
возможность использовать без регистрации в Госсвязьнадзоре. Скорость
передачи составляет: 4800, 9600, 19200, 38400 и 76800 бод.
Нерегистрируемый радиомодем СПЕКТР 433 ИП65 имеет развитую систему
адресации, что дает возможность максимально гибко использовать его
при построении различных конфигураций сетей беспроводной передачи
данных: точка-точка, точка-много точек, точка-много точек с базовой
станцией и их комбинации.
Функциональные возможности модема Спектр IP65
Режимы работы: (ПРОЗРАЧНЫЙ, ПАКЕТНЫЙ, РЕТРАНСЛЯТОР и др.). Дополнительно
присутствует режим "прямого доступа к радиоэфиру", благодаря чему
внешнее устройство может использовать для обмена данными в эфире
собственные протоколы, адресацию, кодирование и т.д.
Беспроводной модуль SPECTR 433 АйПи 65 работает совместно с внешними
антеннами диапазона 433-435 МГц с волновым сопротивлением 50 Ом.
Тип антенны выбирается исходя из условий эксплуатации, расстояния
между объектами и т.д.
Максимальная дальность связи зависит от скорости передачи данных
и от характеристик применяемых совместно с модемным устройством
Spektr 433IP65 антенн и может достигать нескольких километров в
условиях прямой видимости. Дальность связи также зависит от различных
факторов, основными из которых являются характер рельефа местности,
скорость данных в радиоканале, выходная мощность передатчика, тип
используемых антенн, наличием помех в канале. Так при скорости в
радиоканале 38 400 бод и мощности 10 мВт можно рассчитывать на дальность
связи в несколько сотен метров с ненаправленными и до 1-3 км с направленными
антеннами в условиях прямой видимости. При скорости в канале 4 800
бод дальность связи при тех же условиях может достигать нескольких
километров. Дальность радиосвязи можно увеличить благодаря возможности
работы радиотерминала SPECTR 433 IP65 в режиме РЕТРАНСЛЯТОРА. Промышленный
терминал Spektr 433 IP 65 оснащен интерфейсными портам RS-232 или
RS-485 (1 200…115 200 бит/с). Поток данных буферизируется (общий
размер буфера - 32 Кбайт).

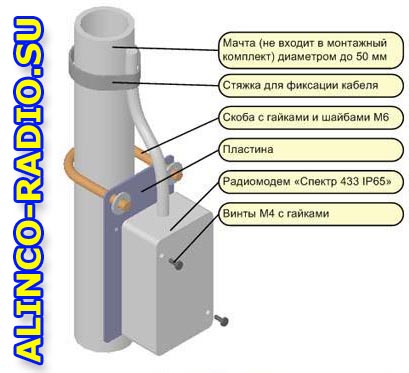

Монтаж нерегистрируемого модема СПЕКТР 433 IP65
Для фиксации устройства поставляется комплект для монтажа терминала
SPECTR 433 IP65 на мачту (диаметр до 50 мм). В состав комплекта
входят:
- Пластина
- Скоба с двумя гайками и шайбами М6
- Два винта М4 с гайками
- Стяжка для фиксации кабеля
Установки беспроводнойго модема SPEKTR-433 IP65 задаются программированием
в командном режиме с помощью команд диалогового текстового интерфейса,
подаваемых по последовательному порту, и сохраняемых в энергонезависимой
памяти радиомодема. Для программирования можно использовать любую
программу-терминал. Имеется также возможность удаленного (по радиоэфиру)
программирования параметров.
От аналогичных изделий других фирм радиотерминал СПЕКТР 433 IP65
отличается более высокой скоростью в эфире, наличием режима удаленной
конфигурации и высокой надежностью передачи данных благодаря применению
мощных помехоустойчивых кодов и возможности использования протокола
с подтверждением доставки данных.
Технические характеристики модемного устройства Спектр IP65
Модель
|
SPECTR 433 АйПи 65 |
Диапазон частот |
433,05 ~ 434,79 МГц |
Номинальная мощность передатчика |
10 мВт |
Девиация частоты |
5, 10, 20, 40, 100 кГц |
Тип модуляции выходного сигнала |
FSK |
Скорость обмена данными в эфире |
4800, 9600, 19200, 38400, 76800 бит/с |
Способы обнаружения и исправления ошибок |
CRC8 на 32 байта
(12,8) код Хэмминга, Рида-Соломона (FEC), перемежение
|
Интерфейс |
RS-232, RS-485 |
Скорость данных по последовательному порту |
1200, 2400, 4800, 7200, 9600, 19200,
38400, 57600, 115200 бит/с |
Формат данных |
8 бит, 1 стоповый бит, 9 бит в режимах:
О, Е, М, S, N |
Режим обмена |
асинхронный |
Режимы работы |
прозрачный
пакетный в сторону DTE
пакетный в сторону DCE
"прямой доступ"
командный
удаленное конфигурирование
смена ПО |
Контроль потока данных |
аппаратный (CTS/RTS), отключаемый |
Размер внутреннего буфера |
32 Кбайт |
Потребляемый ток |
не более 90 мА (прием)
не более 200 мА (передача) |
Напряжение питания |
от 7 до 15 В |
Диапазон рабочих температур |
от - 40 до + 50 °С |
|
