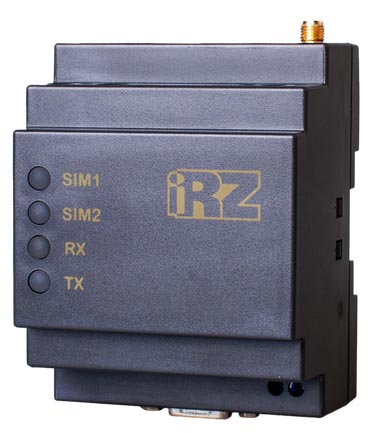

IRZ ATM21.А модемное устройство

автоматическое отслеживание состояния GSM-модуля, возможность одновременной работы в режимах «клиент» и «сервер»

Беспроводной GSM/GPRS-модем IRZ АТМ21.А обеспечивает передачу данных в сети GPRS по стеку протоколов TCP/IP. Модем IRZ ATM21.A автоматически подключается к сети GPRS и устанавливают соединение с заданным сервером. Обеспечивается прозрачное взаимодействие между сторонним программным обеспечением и внешним устройством, подключенным к модему по интерфейсу RS485 и/или RS232.

IRZ ATM21 A двухдиапазонный (900/1800 МГц) GSM/GPRS-модем предназначен для приема и передачи данных по сетям сотовой связи. Модем IRZ ATM21A поддерживает GPRS (класс 10) и стек протоколов TCP/IP.

IRZ ATM21-A модем оснащен сторожевым таймером, реализованным на отдельной микросхеме, что даёт возможность полного отключения питания GSM-модуля при перезапуске устройства. Модем ATM21 A отслеживает состояние GPRS-соединения и в случае его потери самостоятельно восстанавливает соединение.

Устройство ATM21.A поддерживает все основные коммуникационные функции: передачу данных по технологиям CSD и GPRS, приём и передачу факсов и SMS-сообщений. Модем IRZ ATM 21.A управляются стандартными АТ-командами. Для отслеживания статуса соединения и передачи данных модем оборудован светодиодными индикаторами.

IRZ ATM21-A - GSM/GPRS-модем для коммерческого учета ресурсов серии ATM с режимом работы TCP/IP-to-COM, одновременной работой по интерфейсам RS485/RS232, выводами GPIO.

Модемы серии АТМx протестированы с электросчетчиками:

Меркурий 230, Миртек 1-РУ, Миртек 3-РУ, ПСЧ 3А-06, ПСЧ 3ТА-07, ПСЧ 4ТМ-05М, СЭТ 4ТМ.02М,Энергомера СЕ303, Нева МТ 313, Вектор-3 АRT2, Вектор-100, Вектор-300, ЦЭ 2727А Е4ОР, ЦЭ 2726А Е4ОР (ООО «СПбЗИП»)

Модемы серии АТМx протестированы с теплосчетчиками:

Теплоком ВКТ7, Логика СПТ 942, Логика СПТ 943, Логика СПТ 961, Промприбор ТМК-Н120, Промприбор ТМК-Н130, Взлет ТСРВ-033, Взлет ТСР-024-М, Эльф-04, Карат-307 Термотроник ТВ7, ТБН Энергосервис КМ-5.

Функциональные свойства радиомодема ATM21 A

прозрачный режим TCP/IP-to-COM
возможность одновременной работы с 5-ю соединениями
возможность одновременной работы в режимах «клиент» и «сервер»
возможность одновременной работы с двумя интерфейсами (RS232 и RS485)
возможность работы с резервным IP-адресом сервера или резервным сервером
возможность резервной работы через CSD
две SIM-карты для резервирования услуг, предоставляемых операторами связи
отправка SMS-сообщения на заданный номер при потере соединения с сервером
различные режимы работы с сервером (всегда на связи, выход на связь по расписанию, звонку или SMS-команде)
автоматическое отслеживание состояния GSM-модуля и два вида сторожевых таймеров для защиты от зависания
интерфейсы RS485 и RS232, 3 входа/выхода GPIO, 1 силовой выход GPO для питания стороннего оборудования
управление внешними входами/выходами по SMS-командам или через Интернет
отправка SMS-сообщения на заданный номер по сигналам с внешних выводов
простота настройки множества модемов со сходными параметрами через программу ATM Control
поддержка работы со специализированным серверным программным обеспечением iRZ Collector
удаленные настройка и обновление встроенного программного обеспечения при работе с iRZ Collector
устойчивость к сбоям при обновлении встроенного программного обеспечения
корпус с креплением на DIN-рейку.

Технические характеристики высокоскоростного модема IRZ ATM21 A

Модель	IRZ ATM21A
Диапазон рабочих частот	850/900/1800/1900 МГц
Выходная мощность передатчика	На частоте 850/900 МГц — 2 Вт На частоте 1800/1900 МГц — 1 Вт
Технологии передачи данных	GPRS CSD SMS USSD
Характеристики аппаратной части	Количество SIM-карт — 2 Micro-USB для настройки и протоколирования работы модема Количество последовательных интерфейсов – 2 (RS232 и RS485) Варианты питания модема — 7-40 В DC или ~220 В AC (только ревизия ATM21.B)
Разъёмы и интерфейсы	10-контактный разрывной коннектор (интерфейс RS485, 1 GPO, 3 GPIO, питание модема 7-40 В) Разъем DB9-F (интерфейс RS232) Разъем Micro-USB (интерфейс USB 2.0) Разъем SMA-F для подключения GSM-антенны Винтовой клеммный коннектор (питание модема ~220В/50Гц, только ревизия ATM21.B)
Физические характеристики	Пластиковый корпус с креплением на DIN-рейку Габаритные размеры корпуса (без учета разъемов) — не более 91 x 71 x 59 (Д x Ш x В), (±1мм) Габаритные размеры устройства (с учетом разъемов) — не более 102 x 71 x 59 (Д x Ш x В), (±1мм) Вес изделия — не более 150 гр. Диапазон рабочих температур: от –40°С до +70°С Диапазон температур хранения: от –40°С до +85°С Допустимая влажность — устройство сохраняет свою работоспособность при относительной влажности не более 80% при температуре 25°С
