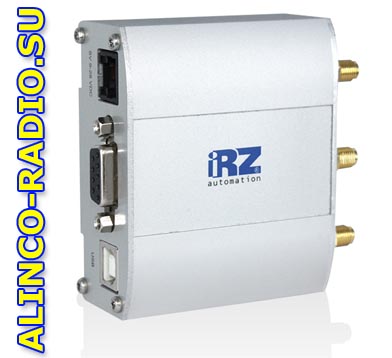

iRZ TL 21 радиотерминал 4G стандарта связи

Управление посредством АТ-команд, функция перезагрузки по таймеру

Беспроводной GSM/LTE-модем iRZ TL21 предназначен для передачи данных по сетям сотовой связи с поддержкой 2G/3G/4G. Радиотерминал TL 21 поддерживает следующие частотные диапазоны в зависимости от стандартов связи: LTE (800, 900, 1800, 2100, 2600 МГц); WCDMA (900, 2100 МГц); GSM/GPRS/EDGE (900, 1800, 1900 МГц).

Устройство ИРЗ ТЛ21 оснащено USB-интерфейсом, что позволяет напрямую подключать модем к компьютеру, причем в этом случае не требуется внешний блок питания. В случае необходимости питание модемного устройства производится через разъём TJ-6P6C.

Радиомодем iRZTL21 приема/передачи данных поддерживает основные коммуникационные функции: передачу данных по технологиям LTE/UMTS/HSPA+/EDGE/GPRS, приём и передачу факсов и SMS-сообщений. Управление модемом осуществляется стандартными AT-командами, а также набором собственных команд управления. GSM радиомодуль ТЛ21 дополнен функцией GPS, достаточно лишь подключить антенну к внешнему разъему. Поддерживается применение разнесенных антенн. Встроенный сторожевой таймер препятствует зависанию устройства.

Высочайшая скорость передачи данных, широкий диапазон рабочих температур и компактный корпус позволяют применять GSM/LTE-модем iRZ TL 21 в разнообразных промышленных приложениях: в телеметрии и телемеханике, системах автоматизированного сбора данных, системах вендинговой торговли, в платёжных терминалах, а также в различных системах, требующих беспроводной передачи данных.

Основные преимущества 4G радиомодема TL 21

• Доступные сетевые протоколы: TCP, UDP, HTTP, FTP, SMTP, POP3
• Управление посредством АТ-команд (Hayes 3GPP TS 27.007, TS 27.005)
• Набор инструментов для SIM-приложений
• Функция перезагрузки по таймеру
• Спящий режим
• Набор вариантов перезагрузки

Стандарты связи терминала iRZ TL21

• LTE down — до 100 Мбит/с;
• LTE up — до 50 Мбит/с;
• HSPA+ down — до 21,1 Мбит/с;
• HSPA+ up — до 5,6 Мбит/с;
• EDGE класс 12 — до 236,8 Кбит/с;
• GPRS класс 12 — до 85,6 Кбит/с;
• МС класс В;
• SMS: МТ, МО, СB, режимы Текст и PDU;
• USSD;
• Факс — группа 3: класс 1

Разъёмы и интерфейсы модема ИРЗ ТЛ 21

• разъём DB9 для подключения коммуникационного кабеля (интерфейс RS232)
  (! только для сервисного режима);
• разъём USB-B (USB 2.0);
• разъём питания TJ-6P6C;
• разъём SMA для подключения GSM антенны;
• разъём SMA для подключения дополнительной антенны;
• разъём SMA для подключения GPS антенны

Технические характеристики сотового радиомодуля iRZ TL 21

Комплект поставки радиомодема ТЛ 21

• Модем iRZ TL 21
• Фирменная этикетка
• Заводская упаковка
