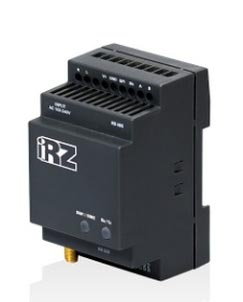

GPRS-модем iRZ TG21.B

TG21.B двухдиапазонный (900/1800 МГц) GSM/GPRS-модем предназначен для приема и передачи данных по сетям сотовой связи. Модем поддерживает GPRS (класс 10) и стек протоколов TCP/IP.

Устройство iRZ TG21.B поддерживает все основные коммуникационные функции: передачу данных по технологиям CSD и GPRS, приём и передачу факсов и SMS-сообщений. Модем iRZ TG-21.B управляются стандартными АТ-командами. Для отслеживания статуса соединения и передачи данных модем оборудован светодиодными индикаторами.

Широкий диапазон рабочих температур и компактный пластиковый корпус с креплением на DIN-рейку позволяют использовать модемы в разнообразных промышленных решениях. Модем TG21.B ориентирован на использование в системах автоматизированного сбора данных с приборов учета энергоресурсов, системах вендинговой торговли, платёжных терминалах и других системах, требующих беспроводной передачи данных.

Основные функции и возможности модема

iRZ TG 21.B GSM/GPRS-модем оснащен сторожевым таймером, реализованным на отдельной микросхеме, что даёт возможность полного отключения питания GSM-модуля при перезапуске устройства.

Отличительной чертой данного модема является наличие двух последовательных интерфейсов (RS-485 и RS-232), двух SIM-карт, дающих возможность резервирования услуг операторов связи, встроенного блока питания, позволяющего работать от промышленной сети ~220В 50/60 Гц (только ревизия TG21.B).

• Диапазон частот: GSM 900/1800 МГц
• GPRS класс 10 – до 85.6 кбит/сек
• CSD до 9600 бит/сек
• USSD
• SMS
• GSM-модуль – Telit GL868-DUAL
• Количество SIM-карт – 2
• Число последовательных интерфейсов — 2 (RS232 и RS485)
• Варианты питание модема — ~220В или 12В

Электрические характеристики

• От внутреннего блока питания (только ревизия TG21.В):
  • Напряжение питания AC от 90 до 264 В
  • Частота напряжения питания 50/60 Гц
  • Максимальный ток, снимаемый с GPO — 300мА
  От внешнего блока питания:
  • Напряжение питания DC от 7 до 40 В
  • Ток потребления не более:
    • При напряжении питания +12 В — 400мА
    • При напряжении питания +24 В — 200мА
• 3 состояния силового выхода GPO:
  • Коммутация напряжения питания DC
  • Выходное напряжение 7,5В
  • Высокоимпедансное состояние
  • Максимальный ток, снимаемый с GPO – 300мА

  Интерфейсы

  • Клеммный коннектор винтовой (интерфейс RS485, вход GPI типа “сухой контакт”, V+ - питание модема 7-40В)
  • Клеммный коннектор нажимной (интерфейс RS232, GPO)
  • Разъём SMA для подключения GSM-антенны

  Физические характеристики

  • Пластиковый корпус с креплением на DIN-рейку
  • Габариты не более 90х54х59 мм
  • Вес не более 130 г
  • Диапазон рабочих температур от -40°С до +80°С
  • Диапазон температуры хранения от -50°С до +85°С.

  Характеристики

  • Диапазон связи: GSM 900, GSM 1800
  • Производитель: iRZ
  • GPRS Multislot Class: класс 10
  • Разъем: SMA
